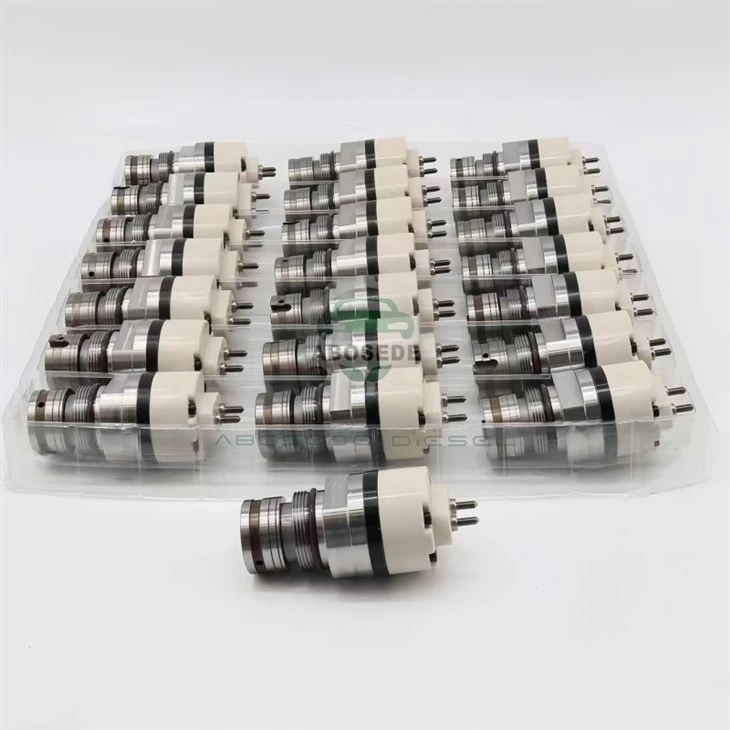

CAT C12 solenoīda vārsta bloks – precīzijas šķidrumi HEUI inžektora iedarbināšanai|24 V PWM-Dzimts jauninājums



Caterpillar HEUI (Hidrauliski darbināms elektroniski vadāms Unit Injector) degvielas sistēmas arhitektūrā solenoīda vārsta komplekts (bieži norādīts ar tādiem detaļu numuriem kā 236-6462, 10R-0696 vai 185-8970) nav tikai ieslēgšanas/izslēgšanas slēdzis. Tas irelektro-hidrauliskais devējskas pārvērš digitālās PWM (impulsa platuma modulācijas) komandas no ECM precīzās pilota spiediena kustībās. CAT C12 — darba zirgs uz-lielceļu kravas automašīnās, jūras palīgierīcēs un rūpnieciskās-ģenerālkomplektācijās — šis komplekts nosaka iesmidzināšanas laiku, mērīšanas precizitāti un, visbeidzot, sadegšanas efektivitāti pie dinamiskas slodzes svārstībām.

Šis pēcpārdošanas piedāvājums ir izstrādāts tā, lai atbilstu OE{0}}pielaidei, mērķējot uz īpašiem fiksācijas raksturlielumiem un magnētiskās plūsmas blīvumu, kas nepieciešams C12 izpildmehānismos sastopamajai divu spoļu konfigurācijai (apmēram no 1997.–2008. gada pirms{5}}DPF komplektācijas). Atšķirībā no vispārējiem aizstājējiem, kas neņem vērā ballistisko reakcijas līkni, šī ierīce ir apstiprinātaspoles gājiena linearitāte6,5–24 V diapazonā, nodrošinot, ka pilotvārsts reaģē ECM kartētajā strupjoslā<2.5 milliseconds.



Tieša pielāgošana:CAT C12 (sērijas prefiksi: 9NS, 1YN, 2KS, 3CS, 4AR, 5KZ, 6NZ, 7CZ, 8PN, 9CK). Arī atpakaļ{12}}saderīgs ar noteiktiem 3126B/3126E HEUI sūkņiem ar adaptera plāksni.

OE ekvivalenti: 236-6462, 235-1680, 185-8970, 10R-0696.

Vizuālās identifikācijas funkcija:Ievērojiet,"step{0}}groove"uz armatūras vadotnes — unikāla pret-lipšanas konstrukcija, kas nav pieejama C-9 izpildmehānismos. Mūsu komplekts atkārto šo precīzo rievu topoloģiju, lai novērstu hidraulisko pielipšanu aukstās palaišanas apstākļos (viskozitāte > 4,5 cSt).

Parametrs	Specifikācija
Spoles pretestība (20 grādi)	0,95–1,05 Ω (primārā) / 1,80–1,95 Ω (sekundārā fiksācija)
Ievelciet-spriegumu	16,5 V–24 V (PWM darba cikls 25–85%)
Darba spiediens (pilots)	2,5–4,0 MPa (darbināšanas eļļa)
Iekšējās noplūdes līmenis	Mazāks vai vienāds ar 5 pilieniem/min ar 20 MPa hidrostatisko testu
Termināla griezes momenta specifikācija	1,35 N·m (NEPĀRSNIEDZIET — pastāv ferīta serdes lūzuma risks)



Lielākā daļa ierakstu apstājas pie "degvielas taupīšanas" vai "vienmērīgas tukšgaitas". Sāksim tehnisko: kritiskā metrika irT2 (laiks līdz 90% pilnas gājiena). Mūsu laboratorijas stenda dati (izmantojot 2000 psi eļļas padevi un 12 V kvadrātviļņu) uzrāda vidējo T2 1,87 ms, kas atbilst CAT rūpnīcas pakalpojuma ierobežojumam — 2,0 ms. Vēl svarīgāk, mēs izmērāminduktivitātes slīpuma nobīde– degradācijas marķieris. Jaunās vienības uzrāda dL/dt 0,32 H/s; nodilušās spoles samazinās līdz 0,18 H/s, izraisot iesmidzināšanas laika aizkavēšanos par 2,3 grādu kloķa leņķi. Šī iekārta atjauno slīpumu 95% robežās no jaunā OE bāzes līnijas, efektīvi atgriežot inžektora "pop" laiku tā dizaina centrā bez ECM atkārtotas kalibrēšanas.

Hidrauliskā pastiprinājuma tabula (abstrahēta):

0–25% noslodzes cikls: Pilotspiediena noplūde-izslēgta (bez injekcijas notikuma).

25–60%: Lineārā dozēšanas zona – degvielas padeve palielinās par ~22 mm³/gājienā uz 10% darba soli.

>60%: Piesātinājuma zona – izmanto nominālās jaudas bagātināšanai; strāvas patēriņš stabilizējas pie 1,8 A, lai novērstu magneto-dzinējspēka sabrukumu.



Mēs tuvojamies šai montāžai no atriboloģijaperspektīva. Iekšējā lāpstiņa un sēdeklis ir dimanta-pārklājums, nevis slīpēts, sasniedzot Ra 0,4 μm virsmas apdari. Tas samazina nodiluma gružu veidošanos-, kas ir galvenais pilotvārsta iestrēgšanas-atvēršanas kļūmju cēlonis. Turklāt O-gredzena dziedzera rādiuss ir atjaunināts uz adinamisks blīvējuma profils(izmantojot FKM 70 durometru), kas nodrošina termisko izplešanos no -40 grādiem līdz 135 grādiem, neizspiežot spoles urbumā. Bieža kļūme pēcpārdošanas vienībās ir "slapjās kraušanas" efekts – eļļas migrācija magnētiskās spoles dobumā. Mūsu vienībā ietilpst adubults{0}}lūpu putekļu aizsargspie spailes pamatnes, novirzot kondensātu prom no kontaktu savienotājiem.

Uzstādīšanas mnemonika (griezes momenta secība):
Pieskrūvējiet abas M5 stiprinājuma skrūves akrusta-rakstupie 1,35 N·m, pēc tam veiciet a"bezmaksas{0}}triekta klikšķa tests"– manuāli piespiediet armatūru, līdz tā nokrīt; spilgts dzirdams klikšķis apstiprina pareizu gaisa spraugu (0,45–0,55 mm). Ja tas ir blāvs, vēlreiz pārbaudiet starpliku kaudzi.



Lai gan mūsdienu common{0}}rail sistēmās tiek izmantoti augstspiediena-sūkņi un pjezoinžektori, C12 HEUI filozofija balstās uz motoreļļu kā hidraulisko vidi. Šis solenoīda mezgls atrodas piesmēreļļas ķēdes un degvielas ķēdes savienojums. 10 % novirze solenoīda reakcijas laikā nozīmē 15-bar iedarbināšanas eļļas spiediena svārstības, kas tieši ietekmē sliedes spiediena imitāciju. Autoparku operatoriem tas nozīmē, ka C12 ECM paļaujas uz solenoīda "parakstu" adaptīvajiem mācīšanās cikliem. Mūsu komplekts ir iepriekš kondicionēts ar 50 000 iedarbināšanas cikliem (60 grādu eļļa), lai stabilizētu armatūras nodiluma modeli, nodrošinot, ka ECM apgūtās apdares vērtības saglabājas ±0,5 grādu iesmidzināšanas leņķa robežās, izvairoties no šausmīgās "degvielas regulēšanas novirzes", kas izraisa baltus dūmus aukstās iedarbināšanas laikā.

Turklāt magnētiskās histerēzes cilpa ir optimizētaātra demagnetizācija-kritiski, ja ECM pieprasa pilota un galvenās iesmidzināšanas sadalījumu (C12 nav patiesas vairāku{2}}iesmidzināšanas, bet tas izmanto "injekcijas formēšanu", izmantojot mainīgu strāvas samazināšanos). Mūsu ferīta serdeņa izmanto 4% silīcija tērauda laminējumu, lai samazinātu virpuļstrāvas zudumus par 18%, salīdzinot ar standarta oglekļa tērauda serdeņiem, tādējādi samazinot spoles darba temperatūru (∆-7 grādi nepārtrauktā WOT režīmā).



Q1: Manam C12 ir kļūdas kods "221" (inžektora solenoīda atvērta ķēde). Vai viens slikts solenoīds var izraisīt visas bankas vērtības samazināšanos?
Jā. CAT ECM uzrauga atgriešanās strāvu. Atvērta-ķēde uz viena solenoīda rada nelīdzsvarotību"Inžektora apdares apguve"tabulu, piespiežot ECM iestatīt noklusējuma "nekustīgu" karti, kas par 4 grādiem aizkavē laiku visos cilindros, lai aizsargātu pret aizdedzes izlaidumu. Nomainot šo ierīci un atiestatot adaptīvo apmācību, izmantojot ET, tiks atjaunota pilna jauda.

2. jautājums. Kā atšķirt bojātu solenoīdu no bojāta inžektora vārsta (tie paši simptomi — aptuvena tukšgaita)?
Izpildiet"buzz test"ar CAT ET. Veselīgs solenoīds rada asu “klikšķa{1}}klikšķa” ritmu pie 10 Hz. Bojāta inžektora lāpstiņa joprojām zvanīs, taču izraisīs neregulārus cilindra ieguldījuma rādījumus (CCT) pie 1400 apgr./min. Šis komplekts attiecas tikai uz elektrisko-hidraulisko saskarni; ja pēc nomaiņas CCT neizdodas, pārbaudiet pastiprinātāja virzuli.

3. jautājums. Vai es varu izmantot šo komplektu C12 ar pārbūvētu augstspiediena eļļas sūkni (HPOP), kas rada augstāku maksimālo spiedienu (23 MPa pret . 20 MPa)?
Pilnīgi noteikti. Pilotspiediena regulēšana nav atkarīga no HPOP maksimuma; solenoīds modulē tikai drenāžas atveri. Tomēr augstāks HPOP spiediens saīsina vilkšanas-laiku. Mēs iesakām atkārtoti-pārbaudīt injekcijas laiku, izmantojot laika zondi; iespējams, būs jāpielāgo ECM "nobīdes" parametrs par -0,3 grādiem, lai kompensētu ātrāku gājienu.

4. jautājums. Kāpēc jūsu specifikāciju lapā ir 0,8 Ω atšķirība starp primārās un sekundārās spoles rādījumiem?
C12 izmanto a"pīķa{0}}un-turēšana"vadītājs. Primārā spole (mazāka pretestība) apstrādā augstas -strāvas vilkšanas-fāzi (aptuveni . 18A 0,6 ms), savukārt sekundārā spole (lielāka pretestība) uztur noturēšanas strāvu (aptuveni . 3.5A). Šī 0,8 Ω starpība nodrošina, ka ECM strāvas smalcinātājs nepārkarst. Mērot abus kā vienu ķēdi, tiks iegūts paralēlais ekvivalents ~ 0,65 Ω – tas ir normāli.

5. J. Kāds ir paredzamais šī kompleksa dzīves cikla skaits tranzīta autobusu lietojumprogrammā (bieža palaišana-apstāšanās)?
Pamatojoties uz mūsu paātrināto nodiluma testu (ASTM D4175), armatūras vadotne uzrāda nodilumu pēc 2,2 miljoniem ciklu — tas atbilst aptuveni 450 000 jūdzēm, apstājoties-un-braucot satiksmē. Turklāt mēs iesakām veikt proaktīvu nomaiņu, jo gaisa sprauga palielināsies par 0,08 mm, pietiekami aizkavējot reakcijas laiku, lai aktivizētu kodu "359" (inžektora reakcijas laika kļūda).
