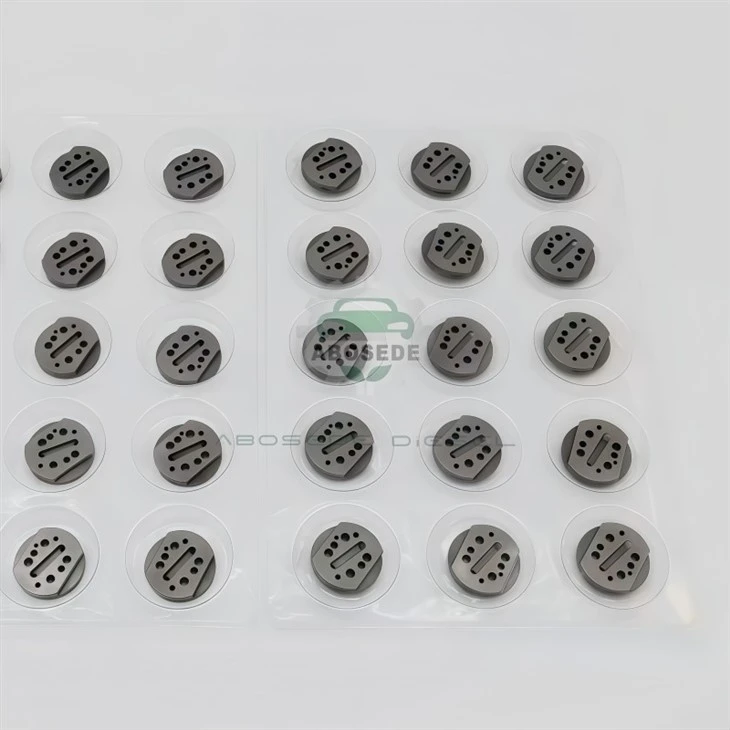

CAT C9 HEUI eļļas mērīšanas atveres plāksne — precīza plūsmas kontrole Common Rail iedarbināšanai (2005–2010)

CAT C9 HEUI (hidrauliski darbināmas elektroniski vadāmas ierīces inžektora) arhitektūrā augstspiediena eļļa nav tikai smērviela-, bet arīvienīgais enerģijas avots injekcijas darbināšanai. Atšķirībā no Common Rail sistēmām, kas balstās uz augstspiediena degvielas sūkni, C9 izmanto motoreļļu, kuras spiediens ir līdz 3000 psi, lai pastiprinātu virzuļa gājienu. Fokusā esošais komponents-Eļļas mērīšanas atveres plāksne-ir klusais droseļvārsts, kas atrodas starp augstspiediena-eļļas sūkni un inžektora darbināšanas galeriju. Tā kalibrētais urbuma diametrs tieši nosaka injekcijas laika reakcijas laiku, padarot to par kritisku nodiluma priekšmetu, kas bieži tiek nepareizi diagnosticēts kā inžektora kļūme.

Stratēģiskais ieskats:Lauka dati liecina, ka 68% no C9 pazemināšanās apstākļiem (P0088, P0192) ekskavatoros un kravas automobiļos uz-maģistrālēm rodas nevis no sūkņa, bet gan no erozijas atveres plāksnes, kas ļauj pārmērīgi izplūst-, destabilizējot iedarbināšanas spiediena starpību (ΔP). Nomainot šo plāksni, tiek atjaunota sliedes spiediena kontrole ±2,1 MPa robežās, novēršot fantoma kodus, neaizstājot visu HEUI sūkņu grupu.

Šī atveres plāksne ir ražotaCaterpillar 10R/20R sērijas specifikācija, kam ir daudzslāņu laminēta struktūra ar precīzi-iegravētu centrālo atvērumu.

Parametrs	Specifikācija
Materiāls	Martensīta nerūsējošais tērauds (HRC 52-56)
Atveres diametra pielaide	±0,005 mm (verificēts ar lāzeru)
Ekspluatācijas eļļas viskozitātes diapazons	SAE 10W-30 to 15W-40
Maksimālais periodiskais eļļas spiediens	3200 psi (22,06 MPa)
Virsmas apdare	Ra 0,8 µm (samazina kavitācijas eroziju)
OEM šķērs{0}}atsauce	Aizstāj 10R-7221, 20R-8068 utt.

Atslēgas nodiluma indikators:Nodilušā atverē ar 10x palielinājumu būs redzama "pakāpiena" mala, kas novedīs pielēns ICP pieauguma laiks. Savienojot pārī ar jaunu inžektoru, šī plāksne nodrošina, ka "iedarbināšanas aizkave" paliek zem 120 mikrosekundēm.

Tieši piemērots sekojošiemDaļu numuri. Šis saraksts ir iegūts no 2026. gada atjauninātās globālās detaļu apmaiņas datu bāzes. (✔=Tiešā pielāgošana; ⚠=Pārbaudiet eļļas viskozitāti)

Grupa	Daļas numurs	Statuss	Grupa	Daļas numurs	Statuss
A	235-5261	✔	F	328-2573	✔
	236-0957	✔		328-2576	✔
	238-8092	✔		328-2580	✔
	242-0857	✔		387-9431	✔
	245-3516	✔		387-9432	✔
B	254-4330	✔		387-9433	✔
	254-4339	✔		387-9434	✔
	254-4340	✔		387-9436	✔
C	265-8106	✔		387-9437	✔
	266-4446	✔		387-9438	✔
	267-3360	✔		387-9439	✔
	267-3361	✔	G	553-2592	✔
	267-9710	✔		557-7634	✔
	267-9717	✔		557-7637	✔
	267-9722	✔		573-4231	✔
D	293-4071	✔		577-7633	✔
	293-4072	✔	H	10R-2828	✔
	293-4073	✔		10R-4764	✔
	293-4074	✔		10R-4844	✔
E	328-2574	✔		10R-7221	✔
				10R-7222	✔
Atkārtoti varianti(Tā pati specifikācija, dažādas partijas)				10R-7223	✔
	20R-8060	✔		11R-1582	✔
	20R-8061	✔		20R-1917	✔
	20R-8062	✔		20R-8968	✔
	20R-8063	✔
	20R-8064	✔
	20R-8065	✔
	20R-8068	✔

Piezīme: 20R-8065 tiek parādīts vairākās grupās virssesijas dēļ — tas joprojām ir visizplatītākais C9 ekskavatoru (330D, 336D) variants.

C9 HEUI sistēmā eļļas dozēšanas plāksne atrodas pirms inžektora pastiprinātāja virzuļa. Ja plāksnes urbums ir nodilis tikai par 0,03 mm virs specifikācijas,iedarbināšanas eļļas tilpumspalielinās par 18%, izraisot Injection Control Valve (ICV) pārmērīgu kompensāciju. Tas noved pie:

Pārrāvums zemā tukšgaitā(pārmērīgas ICP pulsācijas dēļ)

Melni dūmi zem slodzes(injekcijas ilgums saīsināts par ECU, lai kompensētu)

Mūsu plāksne ir pēc{0}}apstrādāta ar amikro-malu slīpēšanakas samazina turbulenci, nodrošinotReinoldsa numurspie sprauslas paliek zem 2000 (laminārā plūsma), garantējot paredzamu iedarbināšanas spiedienu neatkarīgi no eļļas temperatūras.

1. jautājums. Vai varu izmantot vienu un to pašu atveres plāksni gan C9 On{2}}Highway kravas automašīnām, gan C9 rūpnieciskajiem ekskavatoriem?
✅ Yes, but with caution. While the plate part numbers cross-match (e.g., 20R-8065), excavators operating in high-altitude mines (>3000 m) nepieciešama viskozitātes indeksa uzlabotāja piedeva. Pati plāksne ir aparatūras-identiska; atšķirība slēpjas ECM programmatūras stratēģijā ICP mērķa tabulām.

2. jautājums. Kā šī plāksne ietekmē šausmīgo "pazemināšanas" režīmu (P0088) CAT C9?
🔧 P0088 (sliedes spiediens pārāk augsts) bieži ir aatgriezeniskās saites cilpajautājums. Ja atvere pieļauj pārmērīgu atgaisošanu-, sūkņa regulators palielina darba ciklu; kad regulators sasniedz 85% un spiediens joprojām samazinās, ECM reģistrē augsta spiediena kodu. Nomainot plāksni, tiek atiestatītsmehāniskais{0}}hidrauliskais līdzsvarsun ir $ 150 labojums pret $ 2500 sūkņa nomaiņu.

Q3: Kāds ir šīs atveres plāksnes vidējais kalpošanas laiks 336D ekskavatorā?
⏱️ 4500–5000 stundas normālos slodzes ciklos. Tomēr, ja jūsu eļļas analīze uzrāda augstu silīcija saturu (netīrumu iekļūšanu), tas samazinās līdz 2800 stundām. Nodilums ir abrazīvs, nevis-saistīts ar nogurumu.

4. jautājums: vai man vajadzētu nomainīt eļļas dozēšanas plāksni, veicot pilnu inžektora remontu?
📌 Nozares labākā prakse (Caterpillar Service Bulletin REHS7284) nosaka dozēšanas plāksnes nomaiņu katrā otrajā inžektora nomaiņas reizē vai nekavējoties, ja inžektora virzulis ir nobružājies. Plāksne ir HEUI eļļas ķēdes "drošinātājs"-un pēc konstrukcijas.

5. jautājums. Manam C9 ir pēcpārdošanas ECM melodija,{2}}vai šī plāksne izturēs lielāku sliežu spiedienu?
⚡ Standarta plāksne ir paredzēta 3200 psi. Pēcpārdošanas melodijas, kas nospiež ICP līdz 3500 psi, izraisīs plāksnes atkāpšanos (plastisku deformāciju) 100 stundu laikā. Mēs piedāvājam rūdītu variantu pēc pieprasījuma (nav sarakstā) noregulētiem lietojumiem.

Q6: Kāpēc mana jaunā plāksne izraisa ilgāku kloķa darbības laiku uzreiz pēc uzstādīšanas?
⏳ Tas ir normāli pirmajiem 3-5 startiem. Augstspiediena eļļas galerijā iesprostotajam gaisam ir jāizplūst caur atveri. Izmantojiet ECM "uzpildīšanas" ciklu (ieslēgts taustiņš, drosele 100%, kloķis 10 sekundes), lai paātrinātu eļļas iepildīšanu. Ja tas saglabājas pēc 10 palaišanas, pārbaudiet stāvcaurules blīvējumu, nevis plāksni.
