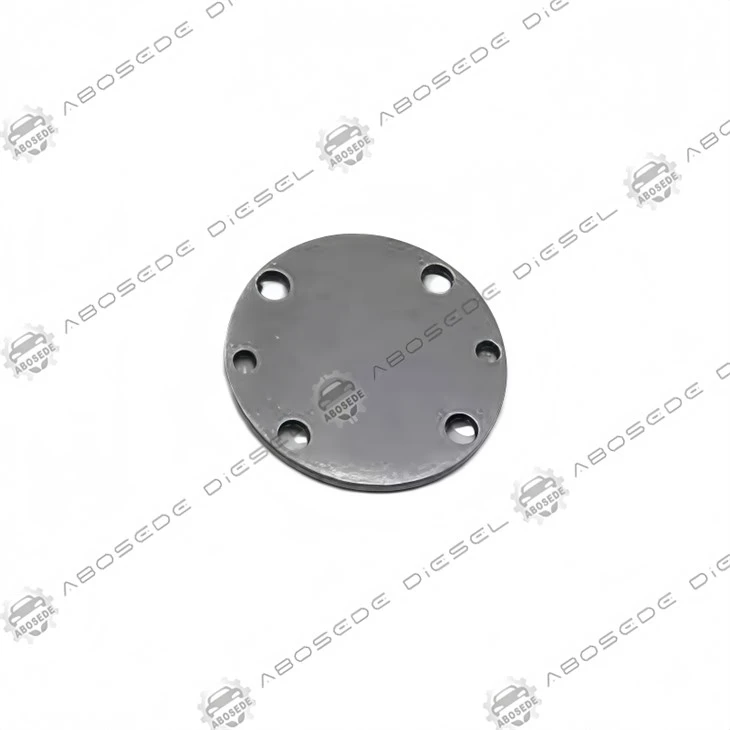

CAT C9 solenoīda pārsega plāksne — aizmirstais mainīgais HEUI inžektora reakcijā



Lielākā daļa tehniķu nomaina solenoīdu, kad parādās iesmidzināšanas kļūmes,{0}}tikai tādēļ, lai konstatētu, ka jaunais solenoīds darbojas identiski vecajam. Vainīgais bieži ir pārsega plāksne, sastāvdaļa, kas nosaka armatūras mehānisko vidi. Sistēmā CAT C9 HEUI šis vāks nosaka ne tikai blīvējumu, bet arī precīzu solenoīda lāpstiņas atslāņošanās punktu, eļļas daudzumu, kas jāpārvieto iedarbināšanas laikā, un magnētiskās ķēdes efektīvo gaisa spraugu. Pārsegs, kas ir novirzījies no specifikācijas par 0,05 mm, maina iesmidzināšanas laiku par aptuveni 0,4 kloķvārpstas grādiem,{7}}pietiekami, lai aktivizētu samazināšanas kodus un palielinātu daļiņu emisiju, pārsniedzot likumā noteiktās robežas.

Šajā rokasgrāmatā galvenā uzmanība ir pievērsta C9 solenoīda pārsega plāksnes izmērāmiem un izmantojamiem aspektiem, sniedzot pārbaudītus apmaiņas datus un praktiskus diagnostikas ieskatus, kas pārsniedz vispārīgos produktu aprakstus.



Tālāk norādītie detaļu numuri ir apstiprināti kā tiešas CAT C9 (un izvēlieties 3126E/HEUI) inžektora solenoīda pārsega plāksnes nomaiņas. Tiem ir identiski montāžas caurumu modeļi, urbuma diametri, blīvējuma rievu profili un kopējā augstuma specifikācijas.

OEM standarts	Pakalpojuma nomaiņa	Precizitātes{0}}pakāpe	Premium pārklājums	Ekonomika
235-5261	254-4330	10R-7221	20R-8068	20R-8968
267-3361	254-4339	10R-7222	20R-8065	20R-8064
293-4072	267-9710	10R-7223	20R-8062	20R-1917
328-2573	293-4073	10R-9002	20R-8061	20R-8846
387-9436	328-2580	10R-2828	20R-8063	20R-9433
-	387-9437	10R-4764	20R-8060	-
-	573-4231	10R-4844	-	-

Papildu saderīgi numuri (visas sērijas): 236-0957, 238-8092, 242-0857, 245-3516, 254-4340, 265-8106, 266-4446, 267-9717, 267-9722, 293-4071, 293-4074, 328-2574, 328-2576, 387-9431, 387-9432, 387-9433, 387-9434, 387-9438, 387-9439, 553-2592, 557-7634, 557-7637, 577-7633, 11R-1582.



1. Armatūras gājiena ierobežotājs
Pārsega iekšējā virsma darbojas kā solenoīda armatūras mehāniskā atdura. Šis aiztura augstums rūpnīcā ir iestatīts uz 14,85 mm ±0,05 mm no ārējās montāžas virsmas. Ja pārsegs ir noslīpēts uz virsmas (parasts nepareizs "remonts"), šis izmērs samazinās, samazinot gājienu. Samazināts gājiens nozīmē, ka vārsts nevar pilnībā pacelties, ierobežojot augsta spiediena{7}}eļļas plūsmu uz pastiprinātāja virzuli. Rezultāts ir par 15–20% samazināts iesmidzināšanas daudzums pie lieliem apgriezieniem, kas bieži tiek nepareizi diagnosticēts kā vājš iesmidzināšanas sūknis.

2. Hidrauliskā amortizācijas dobums
Tukšums virs armatūras satur fiksētu eļļas tilpumu, kas jāizvada solenoīda iedarbināšanas laikā. Plūsmas pretestību regulē vāka iekšējā kontūra-konkrēti slīpuma rādiuss un atgaisošanas atveres izlīdzinājums-. Pārsegi ar liešanas zibspuldzi vai urbumiem šajā dobumā palielina amortizāciju, palēninot armatūras reakciju līdz pat 150 µs. Šī aizkave novirza iesmidzināšanas sākumu vēlāk, paaugstinot izplūdes gāzu temperatūru un palielinot turbokompresora nobīdi.

3. Magnētiskās ķēdes robeža
Lai gan tas nav-magnētisks, alumīnija pārsega biezums un tuvums spolei ietekmē magnētiskās plūsmas ceļu. Pēcpārdošanas pārsegi ar biezākām vidusdaļām (zināma atšķirība dažos ekonomiskajos lējumos) darbojas kā virpuļstrāvas bremzes, samazinot solenoīda vilkšanas spēku par 5–8%. Tas izpaužas kā periodiska aizdedzes izlaidums pie lielas slodzes, it īpaši, ja motoreļļa ir karsta un viskozitāte samazinās.



Tips	Sakausējums	Siltumvadītspēja	Pārklājums	Kalpošanas laiks (vid.)
OEM standarts	Al-Si9Cu3	120 W/m·K	Hromāts	10 000 st
Precizitāte (10 R-)	Al-Si7Mg	155 W/m·K	Ciets anodējums	14 000 st
Premium (20R-8068)	Al-Si9Cu3	120 W/m·K	Cinks{0}}niķelis	12 000 st
Ekonomiskā (20R-8968)	A380	96 W/m·K	Cinka fosfāts	6000 st

Precīzās -klases 10R sērija nodrošina izcilu siltumvadītspēju, samazinot siltuma iekļūšanu solenoīda spolē, kas pagarina spoles kalpošanas laiku nepārtrauktas lielas-slodzes režīmā. Cinka-niķeļa pārklājums uz 20R-8068 nodrošina katoda aizsardzību, kas ir ideāli piemērots piekrastes vai ceļu un sāls vidēm.



1. jautājums: Vai ārkārtas situācijā varu nomainīt C7 dzinēja vāciņu uz C9?
Fiziski tie nav savstarpēji aizvietojami. C7 vākam ir mazāks urbuma diametrs (17,8 mm salīdzinājumā ar 18,0 mm uz C9) un atšķirīgs O-gredzena šķērsgriezums-. Piespiežot C7 vāku, tiks sabojāta solenoīda vadotne un nekavējoties sāksies eļļas noplūde. Vienmēr saskaņojiet ar daļas numuru saimi.

2. jautājums: kā noteikt pareizo vāku, ja daļas numurs ir nolietots?
Izmēriet virzošā urbuma diametru. C9=18.00 mm +0.02/-0,00. Pārbaudiet arī blīvējuma rievas dziļumu: C9 izmanto 2,5 mm šķērsgriezuma -griezuma O-gredzenu ar 2,30 mm dziļu rievu. C7 izmanto attiecīgi 2,2 mm un 2,05 mm. Turklāt uz C9 vāciņa ir neliela "C9" atzīme pie skrūvju cauruma, kas ir redzama labā apgaismojumā.

Q3: Kāpēc dažiem pārsegiem ir papildu urbums sānos?
Tas ir ventilācijas/novadīšanas ports, kas pieejams tikai noteiktos ražošanas procesos (jo īpaši 387-9436 un 387-9438). Tas ļauj uzkrātajai eļļai aizplūst no savienotāja zonas. Ja jūsu oriģinālajam vākam nav šīs ventilācijas atveres, nomaiņa ar to ir pilnībā saderīga — ports ir pasīvs un neietekmē blīvējumu.

4. jautājums. Vai ir pieņemami izmantot ekonomiskās-pakāpes segumu (20R-8968) kravas automašīnai, kas darbojas visu diennakti?
Nav ieteicams. A380 sakausējumam ir zemāka šļūdes pretestība-ilgstoši augstā temperatūrā, skrūvju uzgaļi atslābinās, izraisot griezes momenta zudumu un iespējamu eļļas noplūdi. Nepārtrauktas-noslodzes lietojumiem (līnijas pārvadājumi, kalnrūpniecība) izvēlieties vismaz OEM-standarta (235/254/387 sērija) vai augstākās kvalitātes pārklājuma variantus.

5. jautājums. Pēc pārsega nomaiņas dzinējs darbojas aptuveni 15 minūtes, pēc tam izlīdzinās-normāli?
Jā. ECM adaptīvā degvielas regulēšana tiek atkārtoti kalibrēta, pamatojoties uz jauno solenoīda reakcijas profilu. Šī adaptācija notiek 10–20 iesildīšanās ciklos. Ja nelīdzenums saglabājas ilgāk par 30 darbības minūtēm, veiciet “Degvielas sistēmas mācīšanās” atiestatīšanu, izmantojot CAT ET, lai piespiestu veikt tūlītēju pielāgošanu.

Q6: Cik bieži pārsegs jāpārbauda pat bez simptomiem?
Katrā inžektora nomaiņas intervālā (parasti 8000–10 000 stundas uz-šosejas, 5000–6000 smagas apkopes gadījumā). Izmēriet vadotnes urbuma atstarpi ar urbuma mērītāju,{10}}kad atstarpe pārsniedz 0,12 mm, aktīvi nomainiet vāku, jo turpmāks nodilums paātrina solenoīda vadotnes atteici.
