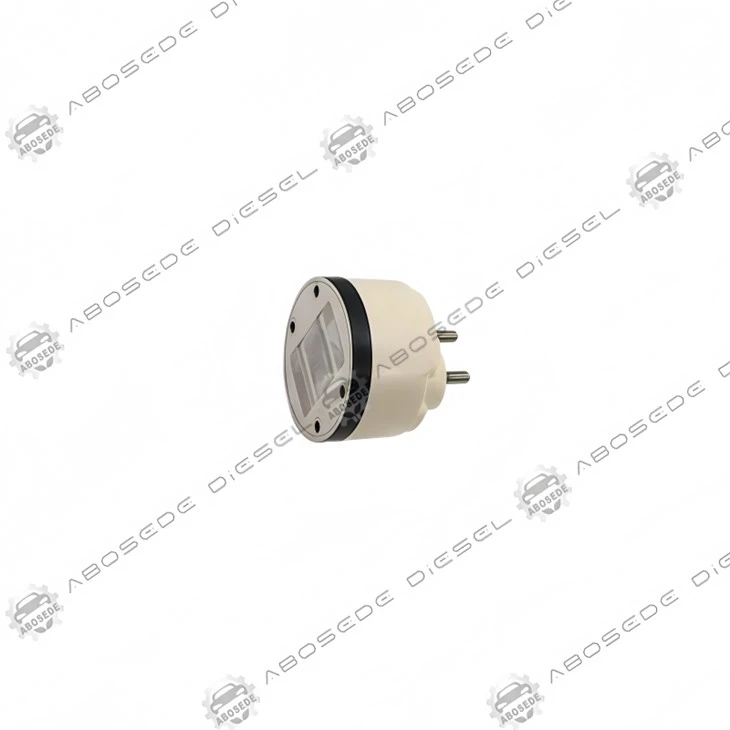

CAT C15 solenoīda vārsta komplekts — ātrgaitas pievads HEUI inžektora noplūdes kontrolei|24 V PWM-Optimizēts



Caterpillar C15 HEUI (Hidrauliski darbināms elektroniski vadāms Unit Injector) degvielas sistēmā solenoīda vārsta komplekts darbojas kā kritiskais elektromehāniskais tilts starp ECM digitālajām komandām un hidraulisko iedarbināšanu. Atšķirībā no vienkāršiem ieslēgšanas/izslēgšanas solenoīdiem šis komponents darbojas kā aproporcionālā spēka izpildmehānisms, kur, mainot PWM darba ciklu, tiek modulēts magnētiskais spēks, kas tiek pielikts vadības vārsta spolei. Šī proporcionālā darbība ļauj ECM precīzi veidot iesmidzināšanas ātrumu,{1}}kontrolējot ne tikai iesmidzināšanas sākumu, bet arī degvielas padeves ātrumu. Solenoīds, kas ir zaudējis savu magnētisko efektivitāti (spoles noārdīšanās vai armatūras nodiluma dēļ), ievieš ne-lineāru reakciju: zema slodzes ciklos spole var nepacelties līdz galam, izraisot piloteļļas noplūdes kļūdas, kas izpaužas kā nestabila tukšgaita un palielināta dūmu necaurredzamība.

Mūsu produkts ir tiešās nomaiņas solenoīda komplekts, kas izstrādāts C15 HEUI inžektoru platformai un ir apstiprināts saskaņā ar oriģinālo veiktspējas aploksni detaļu numuriem 236-6462, 10R-0696 un 185-8970. Montāžai ir adivu -spolu konfigurācija(ievelciet un turiet tinumus), kas uztīts ar augstas-temperatūras emaljētu vara stiepli un iekapsulēts ar stiklu-pildītā neilona spolē, nodrošinot konsekventu magnētisko spēku visā dzinēja darba temperatūras diapazonā.



Šis solenoīda komplekts ir pēc izmēriem un elektriski saskaņots ar šādiem inžektoru detaļu numuriem, kas parasti tiek uzstādīti C15 un C16 dzinējos (sērijas prefiksi 6NZ, 7CZ, 8PN, 9CK, 1MM, 2KS, 5KZ, 3CS):

Inžektora daļas numurs	Solenoīda servisa atsauce	Lietošanas/kalibrēšanas piezīme
191-3003	10R-8501 / 10R-0956	Standarta C15 ACERT (pirms-DPF)
211-3022 / 211-3023	10R-8501 / 10R-8500	Augstas{0}}plūsmas varianti (jūras/rūpnieciskie)
211-3024 / 211-3025	10R-0955 / 10R-0956	Vēlākais-modelis 6NZ ar ADEM IV
200-1117	10R-0957 / 10R-0958	Atjaunots EUI kodols
235-1400 / 235-1401	10R-3263 / 10R-3264	High-altitude calibration (> 3,000m)
253-0614 / 253-0615 / 253-0617	289-0753 / 10R-9236	Atbilst 3. līmeņa emisijām
272-0630 / 280-0574	20R-8047 / 20R-2284	C15 ar integrētu degvielas temperatūras sensoru
239-4909 / 244-7716	10R-1000 / 10R-7229	Degvielas ekonomijas melodija automaģistrālēm-
249-0709 / 254-4183	10R-8989 / 10R-3263	Rūpnieciskās paaudzes{0}}komplekts (pastāvīgi 1800 apgr./min.)
355-6110 / 374-0750 / 618-0750	10R-8500 / 10R-8502	C16 atvasinājums (tas pats solenoīda stiprinājums)

Piezīme par elektrisko saderību:Lai gan solenoīda montāžas nospiedums ir konsekvents visos šiem inžektora detaļu numuriem,elektriskā savienotāja orientācijamainās - 90 grādu leņķī pret taisnu izeju. Mūsu montāžas funkcijas apagriežams savienotājs(360 grādu regulējams), kas pielāgojas abām instalācijas konfigurācijām, novēršot nepieciešamību pēc adaptera kabeļiem.



Sistēmai C15 HEUI solenoīda kritiskā veiktspējas metrika ir tāmagnētiskais vilkšanas spēkspāri gaisa spraugai, kad armatūra paceļas. Šādi dati ir iegūti no stenda testēšanas pie 24 V barošanas ar 8A maksimālo / 3,2A turēšanas strāvu:

Parametrs	Specifikācija (jauna)	Degradācijas slieksnis
Vilkšanas spēks (pie 0,35 mm gaisa spraugas)	42 N ±3%	< 38 N (slow response)
Turēšanas spēks (pie 0,45 mm gājiena)	18 N (minimālais)	< 15 N (valve bounce risk)
Elektriskā laika konstante (L/R)	4,1 ms @ 20 grādos	>5,0 ms (spoles degradācija)
Dinamiskā atvēršanas aizkave (līdz 90% strāvas)	1,50 ms (PWM 70% nodeva)	>1,80 ms (laika aizkavēšanās)
Dinamiskās aizvēršanas aizkave (pašreizējā samazināšanās)	1,80 ms (ar skavām)	>2,20 ms (pārklāšanās risks)
Spoles pretestība (primārais @ 20 grādi)	0.95 Ω ±0.05Ω	>1,05Ω (iekšējā korozija)

Grafiskā abstrakcija — pāreja “Ievilkt{0}} pret turēšanu”:
Vizualizējiet pašreizējo viļņu formu viena injekcijas notikuma laikā: lielas-strāvas "ievilkšanas-" fāze (8A uz 0,6 ms), lai pārvarētu inerci un atsperes priekšslodzi, kam seko samazināta "turēšanas" strāva (3,2A), lai spoli paceltu. Pārejas punkts ir kritisks,-ja vilkšana- strāvā samazinās pārāk lēni, inžektors paliek atvērts ilgāk, nekā noteikts; ja tas sabojājas pārāk ātri, spole var "pļāpāt" pirms pilnīgas nosēšanās. Mūsu solenoīds ir saskaņots ar C15 ECM pašreizējo formēšanas profilu, nodrošinot vienmērīgu pāreju starp fāzēm un konsekventu iesmidzināšanas ilgumu.



C15 zem-pārsega vide-īpaši smago-smagkravas automobiļu lietojumos- pakļauj solenoīdu ilgstošai 115 grādu temperatūrai, un reģenerācijas ciklu laikā tas paaugstinās līdz 140 grādiem. Mūsu solenoīds ietver:

H klases izolācijas sistēma:Poliimīda (Kapton™-tipa) lentes izolācija uz magnēta stieples, kas paredzēta nepārtrauktai darbībai 180 grādu leņķī ar 200 grādu īstermiņa noturību.

Sildīšanas{0}}Epoksīda pārklājums:Siltumu vadošs epoksīds (1,8 W/m·K) aizpilda spoles dobumu, pārnesot siltumu no iekšējiem tinumiem uz tērauda korpusu. Tas samazina tinuma temperatūru par aptuveni 12 grādiem, salīdzinot ar konstrukcijām, kas pildītas ar gaisu.

Ferīta serdes laminēšana:Magnētiskajā kodolā ir izmantots 4% silīcija tērauda laminējums (0,35 mm biezs), lai samazinātu virpuļstrāvas zudumus par 18%, uzlabojot magnētisko efektivitāti un samazinot spoles sildīšanu.

Vizuālā inovācija — savienotāja krāsu kodēšana:
Savienotāja korpuss ir iestrādātspelēks(standarta) primārajai vilkšanai-tinumā unmelnsturēšanas tinumam-atbilst Caterpillar ADEM III un ADEM IV dzinēju instalācijas krāsu shēmai, vienkāršojot identifikāciju uzstādīšanas laikā.



1. darbība – elektriskā pārbaude:Pirms uzstādīšanas izmēriet primārās spoles pretestību (tapas A-B) un sekundārās spoles pretestību (tapas B-C) istabas temperatūrā. Pieņemamie diapazoni: 0,90–1,00 Ω (primārais) un 1,75–1,95 Ω (sekundārais).

2. darbība – mehāniskā uzstādīšana:Novietojiet solenoīdu virs inžektora vadības vārsta spoles, izlīdzinot fiksācijas tapu. Pievelciet stiprinājuma skrūves līdz2.5 N·mkrusteniski{0}} (M6 aparatūra).

3. darbība — Buzz tests:Izmantojiet Cat ET (elektroniskais tehniķis), lai veiktu inžektora solenoīda skaņas testu. Veselīgs solenoīds rada izteiktu, asu “klikšķi-klikšķi” pie 10 Hz. Blāvs klikšķis vai tā trūkums norāda uz nepietiekamu magnētisko spēku{4}}pārbaudiet savienotāju un zemējumu.

4. darbība — adaptīvā mācīšanās atiestatīšana:Pēc uzstādīšanas veiciet Cat ET rutīnu "Inžektora solenoīda mācīšanās", lai atiestatītu ECM apgūtās nobīdes vērtības jaunā solenoīda specifiskajām reakcijas īpašībām.



Q1: Manam C15 ir kļūdas kods "359" (inžektora reakcijas laika kļūda). Tirgotājs saka, ka tas ir ECM, bet vai iemesls var būt solenoīds?
Jā-359 kļūda īpaši norāda, ka ECM atklāja solenoīda reakcijas laiku ārpus tā pieņemamā loga (parasti > 1,8 ms atvēršanas aizkave). Gandrīz vienmēr tā ir solenoīda problēma, nevis ECM problēma. Solenoīda magnētiskais spēks laika gaitā pasliktinās, palielinot atvēršanas aizkavi. Solenoīda nomaiņa parasti novērš kļūdu bez ECM nomaiņas.

Q2: Kā atšķirt bojātu solenoīdu un bojātu inžektora korpusu?
Veiciet "cilindra izslēgšanas testu" pie 1400 apgr./min. Ja, nomainot solenoīdu, nemainot inžektoru, balona ieguldījuma vērtība ievērojami uzlabojas (par > 3%), problēma bija solenoīdā. Ja ieguldījums joprojām ir zems (< 90%), the injector body (plunger/barrel) is likely worn.

Q3: Mūsu C15 darbojas lielā augstumā (3500 m). Vai solenoīds ir jāsamazina?
Nē{0}}solenoīda magnētiskā veiktspēja nav atkarīga no atmosfēras spiediena. Tomēr ECM kompensēs augstumu, pielāgojot iesmidzināšanas ilgumu, kas nozīmē, ka solenoīds redzēs garākus darba ciklus. Mūsu H klases izolācija nodrošina, ka spole var izturēt ilgus -strāvas periodus bez pārkaršanas.

4. jautājums. Vai šo solenoīdu var izmantot C15 ar dubultu{2}}degvielas (dīzeļdegvielas/SDG) pārveidi?
Jā-divējā-degvielas pārveidošana nemaina solenoīda elektriskos vai mehāniskos parametrus. Tomēr izmēģinājuma dīzeļdegvielas daudzums dubultā-degvielas lietojumos ir mazāks, tāpēc solenoīds darbojas ar zemāku turēšanas strāvu. Tas ir solenoīda lineārā darbības diapazonā un neietekmē kalpošanas laiku.

5. jautājums. Kāds ir šī solenoīda paredzamais kalpošanas laiks tranzīta autobusa lietojumprogrammā (bieža palaišana-apstāšanās)?
Pamatojoties uz paātrināto nodiluma pārbaudi, solenoīda armatūras vadotne parasti nolietojas pēc tam2,2 miljoni ciklu-aptuveni 400 000–450 000 jūdžu, apstājoties-un-braucot satiksmē. Papildus tam gaisa sprauga palielinās par 0,08 mm, palielinot atvēršanas aizkavi līdz vietai, kur var iedarboties "359" kļūda. Mēs iesakām aktīvu nomaiņu pēc 350 000 jūdzēm.

6. jautājums. Manam inžektoram ir norādīts "10R-8500" un "10R-8501". Kuru no tiem aizstāj jūsu produkts?
Mūsu solenoīds tiek piegādāts kā universāls komplekts, kas funkcionāli aizstāj abus. Atšķirība starp 10R-8500 un 10R-8501 galvenokārt ir savienotāja leņķis (taisns pret . 90 grādu). Mūsu pagriežamais savienotājs pielāgojas abiem — vienkārši pagrieziet savienotāju vēlamajā virzienā, pirms to nofiksējat vietā.
