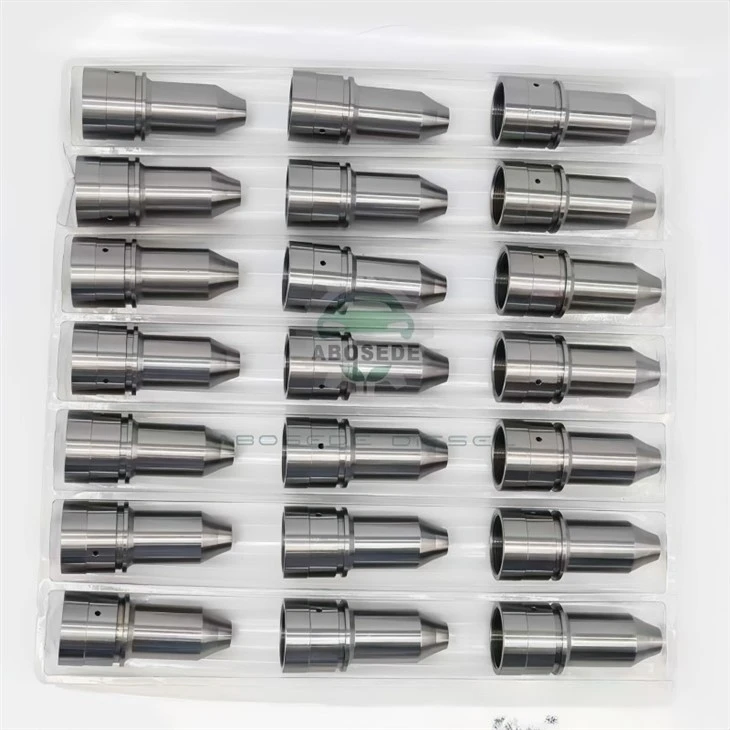

CAT C15 inžektora turēšana



CAT C15 HEUI sistēmas sprauslas noturošais vāciņš kalpo kā kompresijas elements, kas nostiprina inžektora korpusu pret cilindra galvu, vienlaikus izveidojot blīvējuma saskarni augstspiediena degvielas savienojumam. Atšķirībā no vienkāršākām iespīlēšanas konstrukcijām, C15 vāciņā ir vītņota saķere ar inžektora korpusu,{3}}tā saspiešanas spēks tiek radīts, mijiedarbojoties vāciņa iekšējām vītnēm un inžektora ārējās vītnes formai. Šis vītņotais interfeiss ir jutīgs pret atslābināšanos: termiskās cikla un degšanas vibrācijas kombinētajā ietekmē vītnes var nosēsties, samazinot pielietoto priekšslodzi. Tikai 10 % no sākotnējā saspiešanas spēka zuduma var ļaut vara blīvējuma paplāksnei atspiesties, izraisot degvielas noplūdi gar sprauslu un sekojošu sliedes spiediena zudumu ekspluatācijas laikā ar lielu pieprasījumu. Šajā rokasgrāmatā ir sniegti pārbaudīti apmaiņas dati, vītnes ģeometrijas specifikācijas un C15 inžektora turēšanas vāciņa uzstādīšanas protokoli.



Visiem tālāk norādītajiem vāciņiem ir vienāds vītnes izmērs (M22 × 1,5 iekšējais), kopējais augstums un sēdvirsmas ģeometrija. Tie ir sagrupēti pēc materiāla kvalitātes un virsmas apstrādes.

OEM / Standarts	Pakalpojuma nomaiņa	Precizitātes{0}}pakāpe	Pārklājums/korozijas-izturīgs
191-3003	10R-8501	10R-7229	20R-8047
200-1117	229-5919	10R-1000	20R-2284
211-3023	249-0709	10R-9236	-
211-3022	253-0614	10R-8989	-
211-3024	253-0615	10R-0957	-
211-3025	253-0617	10R-0958	-
234-1400	254-4183	10R-3263	-
235-1400	272-0630	10R-3264	-
235-1401	280-0574	-	-
239-4909	289-0753	-	-
244-7716	355-6110	-	-
-	374-0750	-	-
-	618-0750	-	-

Papildu saderīgas atsauces: 211-3027 (vītnes variants agrākiem inžektoru korpusiem), 10R-0955, 10R-0956, 10R-0957, 10R-0958, 10R-3264 (saraksta dublikāts), 10R-8502 un 10R-8502 un 10R-d, 01 var būt krusteniski (ja piemērojams saderība).

⚠️ Svarīgi: 20R-8047 un 20R-2284 ir pārklāti varianti ar cinka-niķeļa virsmas apdari, kas nodrošina uzlabotu izturību pret koroziju izmantošanai augsta mitruma vai ceļu sāls vidēs. Precīzijas klases 10R vāciņi nodrošina stingrāku vītnes toleranci (6H salīdzinājumā ar standarta 6G), kas samazina vītnes saspiešanas risku uzstādīšanas laikā.







C15 vāciņa iekšējā vītne ir M22 × 1,5-6H. Uzstādīšanas griezes momenta specifikācija ir120 Nm ±5 Nm-ievērojami augstāks nekā mazākiem dzinējiem lielāka vītnes diametra un augstāka degvielas spiediena dēļ (līdz 2400 bāriem sliedē).

Vītnes relaksācija: Pēc sākotnējās pievilkšanas vītnes iziet nosēšanās fāzi, kurā vītnes sānu mikroskopiskās asperitātes elastīgi un plastiski deformējas. Tas samazina efektīvo berzes koeficientu, izraisot saspiešanas spēka kritumu. Mērījumi liecina, ka pirmajos 10 termiskos ciklos skavas slodze var samazināties par 8–12%, pat ja griezes moments paliek nemainīgs. Tāpēc CAT iesaka veikt atkārtotu griezes momenta pārbaudi pēc pirmajām 50 darba stundām.

Blīvēšanas paplāksnes kompresija: Vāciņa apakšējā virsma piespiež vara blīvēšanas paplāksni (vai vēlākos C15 dzinējos salikto paplāksni) pret inžektora korpusu. Nepieciešamā paplāksnes saspiešana ir 0,20–0,25 mm. Ja vāciņa iekšējās vītnes dziļums ir nodilis vai pats vāciņš ir nolaidies, vāciņš var nokrist uz paplāksnes, pirms tiek panākta pareiza saspiešana, izraisot pastāvīgu noplūdi. Izmērot uzstādīto vāciņa augstumu attiecībā pret inžektora korpusu, var pārbaudīt pareizu saspiešanu.



Novērtējums	Materiāls	Cietība (HRC)	Virsmas apstrāde	Izturība pret žāvēšanu	Izturība pret koroziju
OEM standarts	42CrMo4	32–36	Fosfāts	Mērens	Zems
Pakalpojuma nomaiņa	42CrMo4	34–38	Cinka fosfāts	Mērens	Mērens
Precizitāte (10R-)	34CrNiMo6	38–42	Nitrēts	Augsts	Augsts
Pārklāts (20R-8047/2284)	42CrMo4	34–38	Cinka-niķelis (5–8 µm)	Labi	Lieliski

Galling: bieži sastopams vītņotu vāciņu atteices veids ir vītņu virsmu auksta metināšana, ko izraisa liela berze un nepietiekama eļļošana. Precīzajiem un pārklātajiem vāciņiem ir virsmas apstrāde, kas samazina berzes koeficientu un novērš žāvēšanu. Dzinējiem, kuriem tiek veikta bieži apkope (vairāku inžektoru noņemšana), jaunināšana uz nitrētu vai pārklātu vāciņu samazina vītnes bojājumu risku.



Q1: Vai varu atkārtoti izmantot vāciņu, ja tiek nomainīta vara paplāksne?
Jā, ar nosacījumu, ka vāciņš ir izturējis pārbaudi: nav vītnes bojājumu, nav redzamu plaisu, nav būtisku caurumu uz blīvējuma virsmas un uzstādītais augstums atbilst specifikācijām. Tomēr pēc trīs noņemšanas daudzi autoparki piesardzības nolūkos nomaina vāciņu iespējamā vītnes nodiluma dēļ.

2. jautājums: kāds griezes moments man jāizmanto, ja nevaru iegūt norādīto pretsaķeres savienojumu?
Ja nav pieejams pretsaķeres līdzeklis uz vara bāzes, lietojiet tīru motoreļļu taupīgi un samaziniet galīgo griezes momentu līdz 100 Nm. Eļļas zemākā berze (salīdzinājumā ar sausiem pavedieniem) palielina skavas slodzi pie tāda paša griezes momenta, tāpēc griezes momenta samazināšana novērš pārmērīgu izstiepšanos. Neuzstādiet vāciņu pilnīgi sausu-gandrīz droši, ka nobriest.

3. jautājums. Kā atšķirt precīzas kvalitātes 10R vāciņu no standarta OEM vāciņa?
10R vāciņam ir izteikta zelta krāsas nitrēta apdare, ar lāzeru iegravēts partijas numurs uz ārējās virsmas, un vītne ir marķēta ar "6H" (stingrāka pielaide). Standarta vāciņiem ir tumša fosfāta apdare, un tie ir marķēti tikai ar daļas numuru.

Q4: Man ir vāciņš ar daļas numuru 211-3027, kas norādīts atsevišķi no 211-3023 — kāda ir atšķirība?
211-3027 ir variants ar nedaudz biezāku sienas daļu (0,5 mm), kas paredzēts dzinējiem ar augstāku cilindru spiedienu, piemēram, C15 ACERT. 211-3023 ir standarta siena agrākiem C15 dzinējiem. Abi ir fiziski aizvietojami, taču 211-3027 piedāvā nedaudz lielāku izturību pret vāciņa izplešanos augsta spiediena apstākļos.

Q5: Kāds ir nepietiekama vāciņa griezes momenta simptoms?
Dzinējs var normāli iedarbināties un darboties tukšgaitā, taču slodzes laikā tas zaudēs jaudu un radīs pārmērīgi melnus dūmus. Degvielas sliedes spiediens būs zemāks par norādīto, un var tikt parādīti diagnostikas kodi "Zems degvielas spiediens" (piemēram, 164{5}}03). Fiziskā pārbaudē var parādīties degvielas raudāšana no vāciņa un inžektora saskarnes — vienmēr apstipriniet to ar griezes momenta pārbaudi.

Q6: Cik bieži jāpārbauda vāciņa blīvējuma virsma?
Katrā inžektora apkopes intervālā (parasti 10 000–12 000 stundas uz šosejas, 5 000–7 000 smagas darbības gadījumā). Noņemiet vāciņu, notīriet blīvējuma virsmu un pārbaudiet, vai nav bedrīšu, skrāpējumu vai gāzes erozijas pazīmju. Ja ir redzami bojājumi, nomainiet vāciņu.
