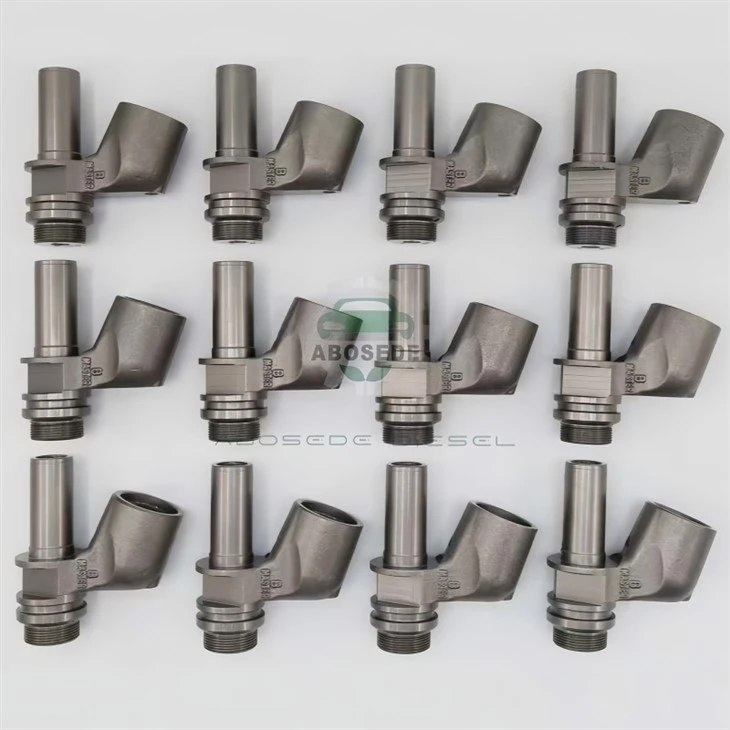

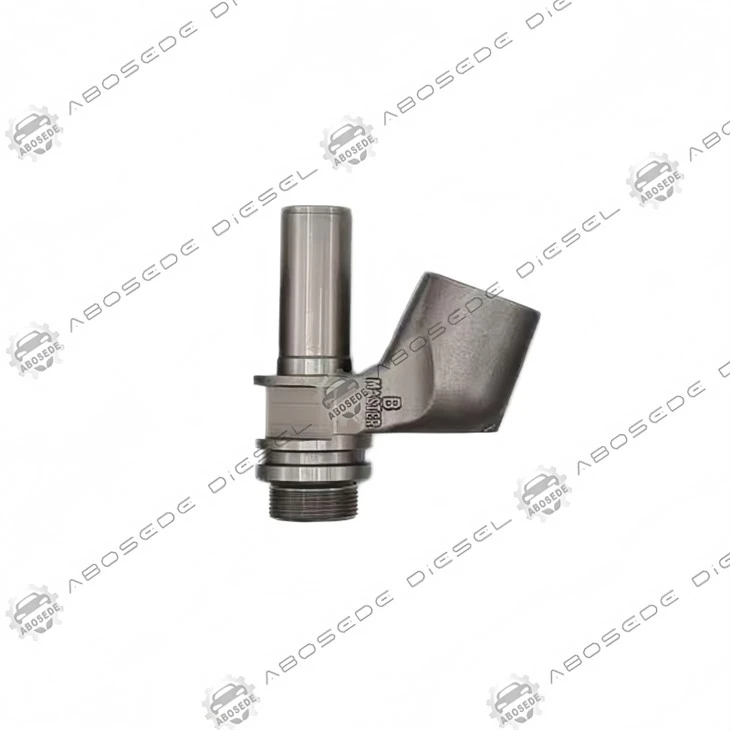

CAT C15 inžektora korpuss — spiediena robežu integritātes un precizitātes komponentu izlīdzināšanas risinājums



CAT C15 augstspiediena degvielas iesmidzināšanas sistēmā inžektora korpuss (bieži saukts par sprauslas korpusu vai korpusu) bieži tiek uztverts kā vienkāršs korpuss, kas notur iekšējās sastāvdaļas savā vietā. Šī uztvere par zemu novērtē tās kritisko lomu kā aspiediena robežakam jāiztur sliežu spiediens, kas pārsniedz 2000 bārus, vienlaikus kalpojot kāģeometriskā atsaucevisiem kustīgajiem un blīvējošiem elementiem inžektorā. Korpuss nosaka koncentriskumu starp virzuli, vadības vārstu un sprauslas adatu-attiecību, kas nosaka iesmidzināšanas laiku, izsmidzināšanas veidu un kopējo degvielas efektivitāti. Mūsu rezerves korpuss attiecas uz atteices režīmu, kas bieži tiek nepareizi diagnosticēts kā inžektora komponentu nodilums: pakāpenisks urbuma koncentriskuma zudums, ko izraisa lokāla sprieguma atslābināšana korpusa materiālā. Šis urbuma izkropļojums pat mikrometra līmenī rada sānu slodzi virzulim un vadības vārstam, paātrinot nodilumu un radot neatgriezenisku inžektora veiktspējas samazināšanos.



C15 inžektora korpuss piedzīvo spiediena ciklus, kas svārstās no gandrīz -nulles līdz vairāk nekā 2000 bāriem katrā iesmidzināšanas reizē, uzkrājot vairāk nekā 10⁸ spiediena ciklus motora kalpošanas laikā. Vispārējos pēcpārdošanas korpusos bieži tiek izmantots standarta 4140 tērauds ar parasto rūdīšanu, kam nav vajadzīgās izturības pretzems{0}}cikla nogurumspie iekšējā spiediena robežām. Mūsu mājoklis ir kalts no patentētamikro-leģētais tērauds(līdzīgs 43CrMo4, bet ar uzlabotiem vanādija un niobija piedevām), kas uzlabo graudu struktūru līdz ASTM Nr. . 8 vai smalkākai. Šī graudu rafinēšana palielina materiāla izturības robežu par aptuveni 30%, nodrošinot, ka korpuss iztur spiediena svārstības, neveidojot mikro-plaisas iekšējās eļļas gaiteņos vai vītņu saknēs. Turklāt tērauda iekļaušanas saturs tiek stingri kontrolēts, lai tas būtu mazāks par vai vienāds ar 0,01% (pēc tilpuma), līdz minimumam samazinot sprieguma stāvvadus, kas pretējā gadījumā izraisītu noguruma atteici lielas-sprieguma zonās, kas atrodas blakus inžektora augsta spiediena{9}}degvielas kanāliem.







Korpusa iekšējais urbums ir vissvarīgākā inžektora veiktspējas īpašība. Tas nodrošina virzuli virzuli un blīvējuma virsmu vadības vārstam. Mūsu korpuss ir apstrādāts augstas-precizitātes virpošanas centrā ar virsmas raupjuma specifikāciju Ra mazāku vai vienādu ar 0,15 µm uncilindriskuma pielaide 0,002 mmvisā urbuma garumā. Šī ārkārtējā precizitāte nodrošina, ka virzulis saglabā vienmērīgu šķidruma plēvi hidrauliskai iedarbināšanai (HEUI sistēmās) vai zemas -noplūdes blīvēšanai (parastās{2}}sliedes lietojumos). Praktiski šī urbuma kvalitāte samazina virzuļa beršanos un pagarina gan virzuļa, gan paša korpusa kalpošanas laiku. Mēs izmantojam slīpēšanas procesu, kas rada šķērssvītrotu virsmas rakstu ar īpašu 45 grādu klāšanas leņķi, optimizējot smērvielas aizturi un samazinot sākotnējo nodilumu-par aptuveni 20%.



Mūsu inžektora korpuss ir tiešs mehānisks nomaiņa šādiem OEM inžektoru komplektiem, kas tiek izmantoti C15 uz-maģistrāles, rūpnieciskajiem un jūras variantiem (tostarp Acert un pirms{2}}Acert konfigurācijām):

OEM inžektors Nr.	OEM inžektors Nr.	OEM inžektors Nr.	OEM inžektors Nr.
191-3003	10R-8501	211-3027	244-7716
272-0630	10R-7229	10R-0957	200-1117
229-5919	10R-1000	249-0709	10R-9236
280-0574	10R-8989	211-3023	10R-8500
234-1400	253-0614	10R-3263	289-0753
10R-0958	211-3022	10R-0956	235-1400
253-0615	355-6110	20R-8047	10R-3264
211-3024	10R-8502	235-1401	253-0617
374-0750	20R-2284	211-3025	10R-0955
239-4909	254-4183	618-0750

Saderības apstiprinājums: visiem uzskaitītajiem inžektoru komplektiem ir vienāds korpusa montāžas interfeiss, eļļas galerijas pieslēgvietas un stiprinājuma vītņu raksti. Mūsu korpuss ir ražots ar OEM-norādīto skavas spēka jaudu, nodrošinot, ka tas iztur 35 Nm noturēšanas-griezes momentu bez traucējumiem.



Korpusā ir iekļautas vairākas vītņotas funkcijas-solenoīda fiksatora uzgrieznim, augstspiediena-savienotājam un inžektora noturošajam-skavam. Šie pavedieni ir pakļauti gan cikliskai slodzei, gan kodīgai degvielas videi. Mūsu korpusa vītnes tiek velmētas, nevis grieztas, saglabājot materiāla graudu plūsmu un palielinot noguruma izturību par aptuveni 40%, salīdzinot ar grieztajiem pavedieniem. Papildus mēs izmantojam aplāns, viendabīgs mangāna fosfāta pārklājumsuz visām vītņotajām virsmām, nodrošinot eļļošanas slāni, kas novērš izspiešanu montāžas laikā -bieži sastopama problēma, uzstādot jaunas sastāvdaļas novecojušām cilindru galvām. Šis pārklājums nodrošina arī izturību pret koroziju pret skābiem degvielas blakusproduktiem, saglabājot vītnes integritāti pat pēc pagarinātiem apkopes intervāliem.



1. jautājums: Vai es varu atkārtoti izmantot oriģinālo korpusu, ja tas izskatās vizuāli tīrs, vai arī ir ieteicams nomainīt katru kapitālo remontu?
A: Kaut arī korpuss ir izturīga sastāvdaļa, tas tiek pakļauts cikliska spiediena slodzei, kas izraisa kumulatīvu nogurumu. Mēs iesakām nomainīt ik pēc otrās inžektora pārbūves (apmēram 15 000–20 000 stundu laikā) vai jebkurā laikā, kad urbuma nodilums pārsniedz 0,005 mm. Ar vizuālu pārbaudi vien nepietiek, lai noteiktu zemūdens nogurumu.

2. jautājums: es redzu, ka saderības tabulā vairākās rindās parādās tas pats inžektora daļas numurs (piem., 10R{5}}8501) — vai jūsu korpusā ir iekļauti visi labojumi?
A: Jā, mūsu korpuss ir izstrādāts atbilstoši galvenajiem izmēriem, kas ir kopīgi visos uzskaitīto inžektoru versijās. Nelielas izmaiņas (piemēram, solenoīda savienotāja stils) neietekmē korpusa uzstādīšanu.

Q3: Kāds ir risks, ka korpusa mangāna fosfāta pārklājums var piesārņot degvielas sistēmu?
A: Pārklājums tiek uzklāts tikai uz ārējām un vītņotām virsmām-tas neietilpst degvielas kanālos. Iekšējais urbums un augstspiediena{2}}galerijas paliek nepārklātas, lai novērstu jebkādu daļiņu izplūšanu degvielas plūsmā.

Q4: Kā pārbaudes laikā atšķirt korpusa plaisu un virsmas defektu?
A: izmantojiet krāsu{0}}penetranta pārbaudi (DPI). Plaisa saglabās krāsu pēc izstrādes un parādīs skaidru līniju. Virsmas skrāpējumi vai apstrādes pēdas neturēs krāsu. Ja DPI nav pieejams, magnētisko daļiņu pārbaudi var izmantot arī ferīta korpusiem.

5. jautājums. Vai jūsu korpuss ir piemērots augstākam iesmidzināšanas spiedienam (līdz 2400 bāriem), ko izmanto dažos C15 veiktspējas uzlabojumos?
A. Mūsu korpusa spiediens{0}}novērtēts līdz 2500 bar un pārraušanas drošības koeficients 4,0, kas nodrošina rezervi, kas pārsniedz lielāko daļu pēcpārdošanas regulēšanas līmeņa. Tomēr mēs vienmēr iesakām pārbaudīt spiediena specifikācijas pie jūsu inžektora piegādātāja.

6. jautājums: Vai es varu uzstādīt šo korpusu C15 dzinējā, kurā sākotnēji tika izmantots cits OEM inžektora daļas numurs, kas nav norādīts sarakstā?
A: Korpusa izmēri ir balstīti uz standarta C15 inžektora saskarni. Ja jūsu inžektora daļas numurs nav norādīts, bet tam ir tāda pati stiprinājuma, vītnes un urbuma ģeometrija, tam ir jābūt saderīgam. Lūdzu, sazinieties ar mūsu tehnisko atbalstu, norādot savu konkrēto inžektora daļas numuru, lai pārbaudītu.
